油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。本公司產品系列豐富，分為疊鐵芯系列、卷鐵芯系列、非晶合金系列等110kV以下的產品。結構形式靈巧多樣、外形美觀、可滿足不同用戶的需求。
產品特點：
鐵芯
全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音??；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。
線圈
采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。
油箱
采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。
產品正常使用條件
周?chē)諝鉁囟龋?/p>
最高氣溫：+40℃；
最低氣溫：-45℃；
最熱月平均氣溫：+30℃；
最熱年平均氣溫：+20℃；
海拔高度：≤1000m；
污穢等級：Ⅲ級；
地震烈度：中國12級標準8級；
電源電壓波形：近似正弦波；
注：如果超出以上使用條件，請?jiān)谟嗀洉r(shí)說明，以便特殊考慮。

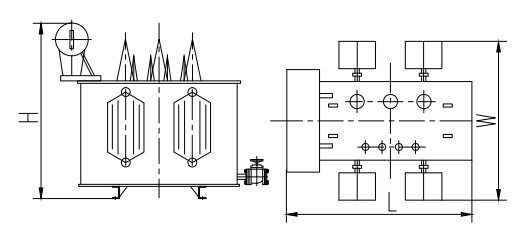

S11系列20kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器
| 型號 | 額定容量 | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 | 參考尺寸 | 空載損耗 | 負載損耗(W) |
| (kVA) | L*W*H | (W) | ||||||
| S11-30/20 | 30 | 高壓H.V. 20 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.9 | 1200*950*1400 | 100 | 690/660 |
| S11-50/20 | 50 | 1 | 1200*950*1500 | 130 | 1010/960 | |||
| S11-63/20 | 63 | 1.1 | 1200*950*1500 | 150 | 1200/1150 | |||
| S11-80/20 | 80 | 1.2 | 1200*950*1600 | 180 | 1440/1370 | |||
| S11-100/20 | 100 | 1.4 | 1300*1000*1750 | 200 | 1730/1650 | |||
| S11-125/20 | 125 | 1.6 | 1400*1100*1800 | 240 | 2080/1980 | |||
| S11-160/20 | 160 | 1.7 | 1450*1200*1850 | 290 | 2540/2420 | |||
| S11-200/20 | 200 | 1.8 | 1500*1300*1900 | 340 | 3000/2860 | |||
| S11-250/20 | 250 | 2 | 1600*1500*2000 | 400 | 3520/3350 | |||
| S11-315/20 | 315 | 2.2 | 1800*1600*2100 | 480 | 4210/4010 | |||
| S11-400/20 | 400 | 2.4 | 1900*1700*2200 | 570 | 4970/4730 | |||
| S11-500/20 | 500 | 2.7 | 2000*1800*2300 | 680 | 5940/5660 | |||
| S11-630/20 | 630 | 4.5 | 3 | 2150*2000*2350 | 810 | 6820 | ||
| S11-800/20 | 800 | 3.4 | 2250*2050*2400 | 980 | 8250 | |||
| S11-1000/20 | 1000 | 4 | 2400*2200*2450 | 1150 | 11330 | |||
| S11-1250/20 | 1250 | 4.5 | 2500*2300*2500 | 1380 | 13200 | |||
| S11-1600/20 | 1600 | 5 | 2600*2400*2600 | 1660 | 15950 | |||
| S11-2000/20 | 2000 | 5.6 | 2700*2450*2700 | 1950 | 19140 | |||
| S11-2500/20 | 2500 | 7.1 | 2850*2650*2800 | 2340 | 22220 |

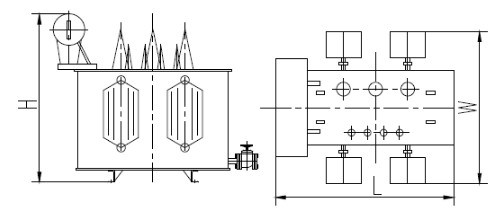

S13系列20kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器
| 型號 | 額定容量 | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 | 參考尺寸 L*W*H | 空載損耗 | 負載損耗(W) |
| (kVA) | (W) | |||||||
| S13-30/20 | 30 | 高壓H.V. 20 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.9 | 1200*950*1400 | 80 | 690/660 |
| S13-50/20 | 50 | 1 | 1200*950*1500 | 100 | 1010/960 | |||
| S13-63/20 | 63 | 1.1 | 1200*950*1500 | 110 | 1200/1150 | |||
| S13-80/20 | 80 | 1.2 | 1200*950*1600 | 130 | 1440/1370 | |||
| S13-100/20 | 100 | 1.4 | 1300*1000*1750 | 150 | 1730/1650 | |||
| S13-125/20 | 125 | 1.6 | 1400*1100*1800 | 170 | 2080/1980 | |||
| S13-160/20 | 160 | 1.7 | 1450*1200*1850 | 200 | 2540/2420 | |||
| S13-200/20 | 200 | 1.8 | 1500*1300*1900 | 240 | 3000/2860 | |||
| S13-250/20 | 250 | 2 | 1600*1500*2000 | 290 | 3520/3350 | |||
| S13-315/20 | 315 | 2.2 | 1800*1600*2100 | 340 | 4210/4010 | |||
| S13-400/20 | 400 | 2.4 | 1900*1700*2200 | 410 | 4970/4730 | |||
| S13-500/20 | 500 | 2.7 | 2000*1800*2300 | 480 | 5940/5660 | |||
| S13-630/20 | 630 | 4.5 | 3 | 2150*2000*2350 | 570 | 6820 | ||
| S13-800/20 | 800 | 3.4 | 2250*2050*2400 | 700 | 8250 | |||
| S13-1000/20 | 1000 | 4 | 2400*2200*2450 | 830 | 11330 | |||
| S13-1250/20 | 1250 | 4.5 | 2500*2300*2500 | 970 | 13200 | |||
| S13-1600/20 | 1600 | 5 | 2600*2400*2600 | 1170 | 15950 | |||
| S13-2000/20 | 2000 | 5.6 | 2700*2450*2700 | 1390 | 19140 | |||
| S13-2500/20 | 2500 | 7.1 | 2850*2650*2800 | 1650 | 22220 |
SH15系列20kV 三相油浸式自冷雙繞組無勵磁調壓非晶合金配電變壓器
| 型號 | 額定容量(kVA) | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 (t) |
參考尺寸 L*W*H |
空載損耗(W) | 負載損耗(W) |
| SH15-30/20 | 30 | 高壓H.V. 20 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
5.5 | 0.7 | 1100*1100*650 | 40 | 690/660 |
| SH15-50/20 | 50 | 0.8 | 1200*1100*650 | 55 | 1010/960 | |||
| SH15-63/20 | 63 | 0.95 | 1300*1250*650 | 65 | 1200/1150 | |||
| SH15-80/20 | 80 | 1 | 1400*1300*700 | 75 | 1440/1370 | |||
| SH15-100/20 | 100 | 1.25 | 1450*1300*850 | 90 | 1730/1650 | |||
| SH15-125/20 | 125 | 1.3 | 1450*1300*950 | 100 | 2080/1980 | |||
| SH15-160/20 | 160 | 1.4 | 1450*1300*1000 | 120 | 2540/2420 | |||
| SH15-200/20 | 200 | 1.5 | 1500*1300*1100 | 145 | 3000/2860 | |||
| SH15-250/20 | 250 | 1.7 | 1600*1350*1150 | 165 | 3520/3350 | |||
| SH15-315/20 | 315 | 1.9 | 1700*1350*1200 | 200 | 4210/4010 | |||
| SH15-400/20 | 400 | 2.2 | 1800*1400*1200 | 240 | 4970/4730 | |||
| SH15-500/20 | 500 | 2.5 | 1900*1500*1200 | 290 | 5940/5660 | |||
| SH15-630/20 | 630 | 6 | 3 | 2000*1600*1300 | 370 | 6820 | ||
| SH15-800/20 | 800 | 3.5 | 2100*1700*1400 | 450 | 8250 | |||
| SH15-1000/20 | 1000 | 4 | 2200*1800*1500 | 530 | 11330 | |||
| SH15-1250/20 | 1250 | 5 | 2300*1900*1600 | 620 | 13200 | |||
| SH15-1600/20 | 1600 | 6 | 2600*2000*1700 | 750 | 15950 | |||
| SH15-2000/20 | 2000 | 7.5 | 2900*2200*1900 | 900 | 19140 | |||
| SH15-2500/20 | 2500 | 9.5 | 3000*2500*2000 | 1080 | 22220 |
