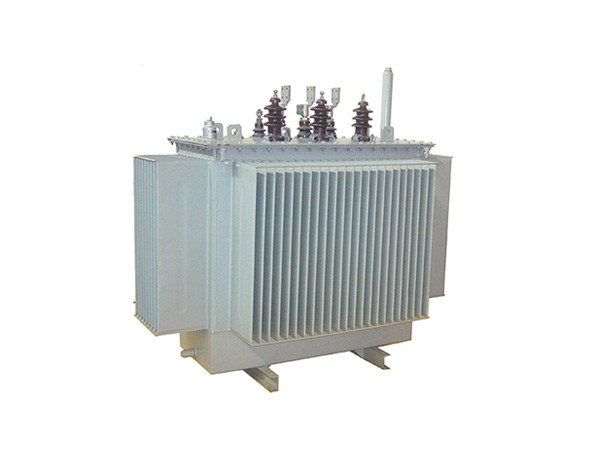

油浸式電力變壓器是采用絕緣油為絕緣介質，由鐵芯、線圈、調壓開關、油箱等組成的改變電壓而傳輸交流電能的電器。具有體積小、價格便宜、耐候性強等特點。適用于電力系統、工礦企業、交通、郵電部門、科研單位等。本公司產品系列豐富，分為疊鐵芯系列、卷鐵芯系列、非晶合金系列等110kV以下的產品。結構形式靈巧多樣、外形美觀、可滿足不同用戶的需求。
產品特點：
鐵芯
全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五接縫，空損低、噪音小；卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低；非晶合金變壓器鐵芯是一種更優質的鐵芯材料，與傳統硅鋼片相比，平均降低空損72% ，空載電流50% 。
線圈
采用優質QQ縮醛漆包圓銅線，無氧銅桿拉制的扁銅錢繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。為了增加變壓器的抗短路能力，可采用更優質的自粘換位導線。其采用自粘縮醛漆包扁線，繞成線圈后，經加熱漆包扁線之間相互粘合，形成具有剛性的線圈，能承受更大的彎曲應力，從而增強了變壓器的抗短路能力。自粘換位導線的最大特點是能降低變壓器的損耗，由于多股分割的導體加上換位，大大的降低了渦流損耗和環流損耗，能降低繞組熱點的溫升，使整個繞組溫度分布更為均勻。
油箱
采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。
產品正常使用條件
周圍空氣溫度：
最高氣溫：+40℃；
最低氣溫：-45℃；
最熱月平均氣溫：+30℃；
最熱年平均氣溫：+20℃；
海拔高度：≤1000m；
污穢等級：Ⅲ級；
地震烈度：中國12級標準8級；
電源電壓波形：近似正弦波；
注：如果超出以上使用條件，請在訂貨時說明，以便特殊考慮。

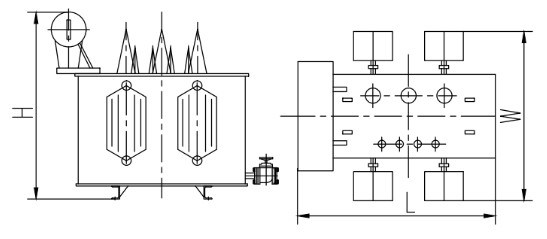

1、S11系列10kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器
| 型號 | 額定容量（kVA） | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 | 參考尺寸 | 空載損耗 | 負載損耗 |
| L*W*H | (W) | (W) | ||||||
| S11-30/10 | 30 | 高壓H.V. 6,6.3,10,10.5 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.35 | 720*480*850 | 100 | 630/600 |
| S11-50/10 | 50 | 0.4 | 750*500*900 | 130 | 910/870 | |||
| S11-63/10 | 63 | 0.5 | 800*600*950 | 150 | 1090/1040 | |||
| S11-80/10 | 80 | 0.55 | 1000*720*980 | 180 | 1310/1250 | |||
| S11-100/10 | 100 | 0.6 | 1050*750*1000 | 200 | 1580/1500 | |||
| S11-125/10 | 125 | 0.7 | 1100*760*1050 | 240 | 1890/1800 | |||
| S11-160/10 | 160 | 0.75 | 1120*770*1070 | 280 | 2310/2200 | |||
| S11-200/10 | 200 | 0.8 | 1150*800*1100 | 340 | 2730/2600 | |||
| S11-250/10 | 250 | 1 | 1300*950*1100 | 400 | 3200/3050 | |||
| S11-315/10 | 315 | 1.2 | 1400*1000*1100 | 480 | 3830/3650 | |||
| S11-400/10 | 400 | 1.4 | 1400*1000*1200 | 570 | 4520/4300 | |||
| S11-500/10 | 500 | 2 | 1700*1200*1400 | 680 | 5410/5150 | |||
| S11-630/10 | 630 | 4.5 | 2.5 | 1800*1300*1500 | 810 | 6200 | ||
| S11-800/10 | 800 | 2.8 | 2150*1950*2000 | 980 | 7500 | |||
| S11-1000/10 | 1000 | 3.2 | 2200*2000*2050 | 1150 | 10300 | |||
| S11-1250/10 | 1250 | 3.7 | 2300*2100*2100 | 1360 | 12000 | |||
| S11-1600/10 | 1600 | 4.5 | 2400*2200*2200 | 1640 | 14500 | |||
| S11-2000/10 | 2000 | 5 | 5.5 | 2500*2400*2300 | 1940 | 18300 | ||
| S11-2500/10 | 2500 | 6.4 | 2700*2600*2500 | 2290 | 21200 |

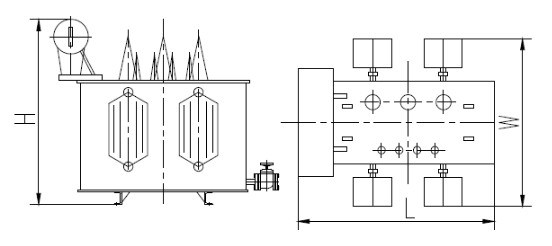

2、S13系列10kV 三相油浸式自冷雙繞組無勵磁調壓配電變壓器
| 型號 | 額定容量 | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 | 參考尺寸 L*W*H | 空載損耗 | 負載損耗 |
| (kVA) | (W) | (W) | ||||||
| S13-30/10 | 30 | 高壓H.V. 6,6.3,10,10.5 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.35 | 720*480*850 | 80 | 630/600 |
| S13-50/10 | 50 | 0.4 | 750*500*900 | 100 | 910/870 | |||
| S13-63/10 | 63 | 0.5 | 800*600*950 | 110 | 1090/1040 | |||
| S13-80/10 | 80 | 0.55 | 1000*720*980 | 130 | 1310/1250 | |||
| S13-100/10 | 100 | 0.6 | 1050*750*1000 | 150 | 1580/1500 | |||
| S13-125/10 | 125 | 0.7 | 1100*760*1050 | 170 | 1890/1800 | |||
| S13-160/10 | 160 | 0.75 | 1120*770*1070 | 200 | 2310/2200 | |||
| S13-200/10 | 200 | 0.8 | 1150*800*1100 | 240 | 2730/2600 | |||
| S13-250/10 | 250 | 1 | 1300*950*1100 | 290 | 3200/3050 | |||
| S13-315/10 | 315 | 1.2 | 1400*1000*1100 | 340 | 3830/3650 | |||
| S13-400/10 | 400 | 1.4 | 1400*1000*1200 | 410 | 4520/4300 | |||
| S13-500/10 | 500 | 2 | 1700*1200*1400 | 480 | 5410/5150 | |||
| S13-630/10 | 630 | 4.5 | 2.5 | 1800*1300*1500 | 570 | 6200 | ||
| S13-800/10 | 800 | 2.8 | 2150*1950*2000 | 700 | 7500 | |||
| S13-1000/10 | 1000 | 3.2 | 2200*2000*2050 | 830 | 10300 | |||
| S13-1250/10 | 1250 | 3.7 | 2300*2100*2100 | 970 | 12000 | |||
| S13-1600/10 | 1600 | 4.5 | 2400*2200*2200 | 1170 | 14500 | |||
| S13-2000/10 | 2000 | 5 | 5.5 | 2500*2400*2300 | 1390 | 18300 | ||
| S13-2500/10 | 2500 | 6.4 | 2700*2600*2500 | 1650 | 21200 |

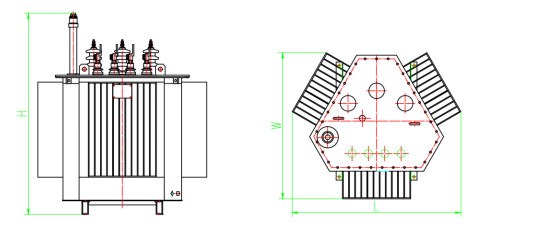

3.S13-M.RL系列10kV 三相油浸式卷鐵心自冷雙繞組無勵磁調壓配電變壓器
| 型號 | 額定容量(kVA) | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 (t) |
參考尺寸 L*W*H |
空載損耗(W) | 負載損耗(W) |
| S13-M.RL-30/10 | 30 | 高壓H.V. 6,6.3,10,10.5 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.35 | 0.8*0.7*0.8 | 80 | 630/600 |
| S13-M.RL -50/10 | 50 | 0.45 | 1*0.85*0.95 | 100 | 910/870 | |||
| S13-M.RL -63/10 | 63 | 0.5 | 1.1*0.8*1.2 | 110 | 1090/1040 | |||
| S13-M.RL -80/10 | 80 | 0.58 | 1.1*0.8*1.35 | 130 | 1310/1250 | |||
| S13-M.RL -100/10 | 100 | 0.65 | 1.1*0.8*1.35 | 150 | 1580/1500 | |||
| S13-M.RL -125/10 | 125 | 0.7 | 1.1*0.85*1.4 | 170 | 1890/1800 | |||
| S13-M.RL -160/10 | 160 | 0.8 | 1.1*0.95*1.42 | 200 | 2310/2200 | |||
| S13-M.RL -200/10 | 200 | 0.95 | 1.15*1*1.5 | 240 | 2730/2600 | |||
| S13-M.RL -250/10 | 250 | 1.1 | 1.2*1.1*1.5 | 290 | 3200/3050 | |||
| S13-M.RL -315/10 | 315 | 1.3 | 1.3*1.12*1.5 | 340 | 3830/3650 | |||
| S13-M.RL -400/10 | 400 | 1.45 | 1.35*1.2*1.55 | 410 | 4520/4300 | |||
| S13-M.RL -500/10 | 500 | 1.9 | 1.5*1.3*1.6 | 480 | 5410/5150 | |||
| S13-M.RL -630/10 | 630 | 4.5 | 2.1 | 1.5*1.3*1.7 | 570 | 6200 | ||
| S13-M.RL -800/10 | 800 | 2.5 | 1.55*1.35*1.75 | 700 | 7500 | |||
| S13-M.RL -1000/10 | 1000 | 3 | 1.75*1.5*1.75 | 830 | 10300 | |||
| S13-M.RL -1250/10 | 1250 | 3.5 | 1.8*1.5*1.9 | 970 | 12000 | |||
| S13-M.RL -1600/10 | 1600 | 4.5 | 1.9*1.7*2 | 1170 | 14500 |

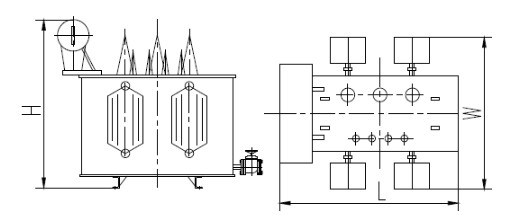

4.SH15系列10kV 三相油浸式自冷雙繞組無勵磁調壓非晶合金配電變壓器
| 型號 | 額定容量(kVA) | 典型電壓組合(kV) | 聯結組標號 | 阻抗電壓(%) | 總重 (t) |
參考尺寸 L*W*H |
空載損耗(W) | 負載損耗(W) |
| SH15-30/10 | 30 | 高壓H.V. 6,6.3,10,10.5 ±2×2.5% ±5% 低壓L.V. 0.4 |
Dyn11 Yyn0 |
4 | 0.4 | 1000*550*700 | 33 | 630/600 |
| SH15-50/10 | 50 | 0.6 | 1100*600*700 | 43 | 910/870 | |||
| SH15-63/10 | 63 | 0.65 | 1100*650*900 | 50 | 1090/1040 | |||
| SH15-80/10 | 80 | 0.7 | 1150*650*900 | 60 | 1310/1250 | |||
| SH15-100/10 | 100 | 0.65 | 1200*700*900 | 75 | 1580/1500 | |||
| SH15-125/10 | 125 | 0.83 | 1250*950*900 | 85 | 1890/1800 | |||
| SH15-160/10 | 160 | 0.9 | 1300*1100*900 | 100 | 2310/2200 | |||
| SH15-200/10 | 200 | 1 | 1400*1000*900 | 120 | 2730/2600 | |||
| SH15-250/10 | 250 | 1.4 | 1600*1100*950 | 140 | 3200/3050 | |||
| SH15-315/10 | 315 | 1.6 | 1700*1100*970 | 170 | 3830/3650 | |||
| SH15-400/10 | 400 | 1.7 | 1750*1100*1000 | 200 | 4520/4300 | |||
| SH15-500/10 | 500 | 2.3 | 1800*1100*1100 | 240 | 5410/5150 | |||
| SH15-630/10 | 630 | 4.5 | 2.6 | 1900*1100*1100 | 320 | 6200 | ||
| SH15-800/10 | 800 | 2.9 | 2000*1500*1200 | 380 | 7500 | |||
| SH15-1000/10 | 1000 | 3.5 | 2100*1600*1350 | 450 | 10300 | |||
| SH15-1250/10 | 1250 | 4.5 | 2200*1700*1350 | 530 | 12000 | |||
| SH15-1600/10 | 1600 | 6 | 2300*1900*1400 | 630 | 14500 | |||
| SH15-2000/10 | 2000 | 7 | 2400*2000*1700 | 750 | 18300 | |||
| SH15-2500/10 | 2500 | 9 | 2550*2500*1700 | 900 | 21200 |
