SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。

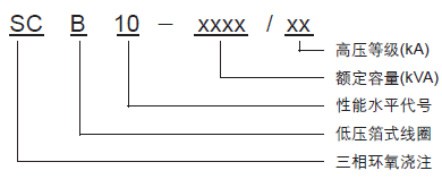

型號及其含義：
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 我公司生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
產品正常使用環境
海拔高度≤1000m；
環境溫度：
最高溫度：40℃；
最低溫度：-25℃（戶外干式變壓器）；
最低溫度：-5℃（戶內干式變壓器）；
最高月平均溫度：30℃；
最高年平均溫度：20℃；
周圍空氣相對濕度應低于93%，線圈表面不應出現水滴；
三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
10kV系列
SC(B)10三相環氧澆注干式電力變壓器（10kV）
| 型號 | 額定 容量 (kVA) |
電壓組合 (kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

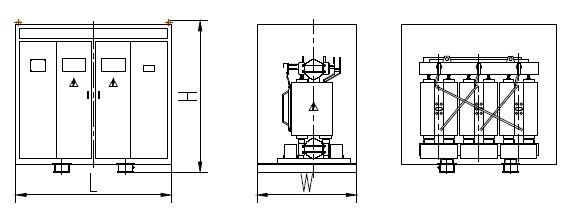

參考尺寸 (mm) L*W*H |
外殼尺寸 (mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 高壓 (%) |
|
| 高壓 (%) H.V. |
低壓 L.V. |
||||||||||
| SC10-30 | 30 | 6,6.3, 10, 10.5,11 |
0.4 | Dyn11 Yyn0 |
190 | 710 | 250 | 680*450*640 | 1080*850*1020 | 400 | 4 |
| SC10-50 | 50 | 270 | 1000 | 300 | 700*450*640 | 1100*850*1040 | 450 | ||||
| SC10-80 | 80 | 370 | 1380 | 430 | 860*450*760 | 1260*850*1150 | 600 | ||||
| SC10-100 | 100 | 400 | 1570 | 630 | 920*780*900 | 1500*1300*2200 | 830 | ||||
| SC10-125 | 125 | 470 | 1850 | 700 | 920*780*950 | 1500*1300*2200 | 900 | ||||
| SC10-160 | 160 | 540 | 2130 | 800 | 920*780*1000 | 1500*1300*2200 | 1000 | ||||
| SC10-200 | 200 | 620 | 2530 | 950 | 1100*780*960 | 1800*1300*2200 | 1150 | ||||
| SC10-250 | 250 | 720 | 2760 | 1100 | 1100*650*1150 | 1800*1300*2200 | 1300 | ||||
| SC10-315 | 315 | 880 | 3470 | 1300 | 1100*940*1150 | 1800*1300*2200 | 1500 | ||||
| SC(B)10-400 | 400 | 980 | 3990 | 1500 | 1100*940*1200 | 1800*1300*2200 | 1800 | ||||
| SC(B)10-500 | 500 | 1160 | 4880 | 2000 | 1350*940*1200 | 2000*1500*2200 | 2250 | ||||
| SC(B)10-630 | 630 | 1340 | 5880 | 2050 | 1350*940*1300 | 2300*1500*2200 | 2300 | ||||
| SC(B)10-630 | 630 | 1300 | 5960 | 2050 | 1400*940*1130 | 2300*1500*2200 | 2300 | 6 | |||
| SC(B)10-800 | 800 | 1520 | 6960 | 2350 | 1450*940*1140 | 2300*1500*2200 | 2600 | ||||
| SC(B)10-1000 | 1000 | 1770 | 8130 | 2750 | 1500*940*1250 | 2300*1500*2200 | 3000 | ||||
| SC(B)10-1250 | 1250 | 2090 | 9690 | 3100 | 1500*940*1300 | 2300*1800*2200 | 3300 | ||||
| SC(B)10-1600 | 1600 | 2450 | 11730 | 3600 | 1550*940*1410 | 2300*1500*2200 | 4000 | ||||
| SC(B)10-2000 | 2000 | 3050 | 14450 | 4600 | 1650*1190*1780 | 2400*1600*2200 | 5000 | ||||
| SC(B)10-2500 | 2500 | 3600 | 17170 | 5500 | 1720*1190*1800 | 2500*1600*2200 | 6000 | ||||
SC(B)11三相環氧澆注干式電力變壓器
| 型號 | 額定 容量 (kVA) |
電壓組合 (kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |

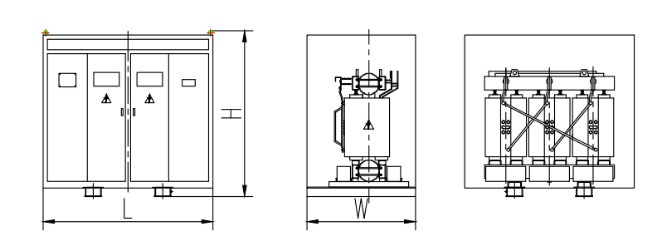

參考尺寸 (mm) L*W*H |
外殼尺寸 (mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 高壓 (%) |
|
| 高壓 (%) H.V. |
低壓 L.V. |
||||||||||
| SC11-30 | 30 | 6,6.3, 10, 10.5,11 |
0.4 | Dyn11 Yyn0 |
168 | 710 | 250 | 680*450*640 | 1080*850*1020 | 400 | 4 |
| SC11-50 | 50 | 238 | 1000 | 300 | 700*450*640 | 1100*850*1040 | 450 | ||||
| SC11-80 | 80 | 322 | 1380 | 430 | 860*450*760 | 1260*850*1150 | 600 | ||||
| SC11-100 | 100 | 350 | 1570 | 630 | 920*780*900 | 1500*1300*2200 | 830 | ||||
| SC11-125 | 125 | 413 | 1850 | 700 | 920*780*950 | 1500*1300*2200 | 900 | ||||
| SC11-160 | 160 | 476 | 2130 | 800 | 920*780*1000 | 1500*1300*2200 | 1000 | ||||
| SC11-200 | 200 | 546 | 2530 | 950 | 1100*780*960 | 1800*1300*2200 | 1150 | ||||
| SC11-250 | 250 | 630 | 2760 | 1100 | 1100*650*1150 | 1800*1300*2200 | 1300 | ||||
| SC11-315 | 315 | 770 | 3470 | 1300 | 1100*940*1150 | 1800*1300*2200 | 1500 | ||||
| SC(B)11-400 | 400 | 854 | 3990 | 1500 | 1100*940*1200 | 1800*1300*2200 | 1800 | ||||
| SC(B)11-500 | 500 | 1015 | 4880 | 2000 | 1350*940*1200 | 2000*1500*2200 | 2250 | ||||
| SC(B)11-630 | 630 | 1176 | 5880 | 2050 | 1350*940*1300 | 2300*1500*2200 | 2300 | ||||
| SC(B)11-630 | 630 | 1134 | 5960 | 2050 | 1400*940*1130 | 2300*1500*2200 | 2300 | 6 | |||
| SC(B)11-800 | 800 | 1330 | 6960 | 2350 | 1450*940*1140 | 2300*1500*2200 | 2600 | ||||
| SC(B)11-1000 | 1000 | 1547 | 8130 | 2750 | 1500*940*1250 | 2300*1500*2200 | 3000 | ||||
| SC(B)11-1250 | 1250 | 1827 | 9690 | 3100 | 1500*940*1300 | 2300*1800*2200 | 3300 | ||||
| SC(B)11-1600 | 1600 | 2142 | 11730 | 3600 | 1550*940*1410 | 2300*1500*2200 | 4000 | ||||
| SC(B)11-2000 | 2000 | 2905 | 14450 | 4600 | 1650*1190*1780 | 2400*1600*2200 | 5000 | ||||
| SC(B)11-2500 | 2500 | 3500 | 17170 | 5500 | 1720*1190*1800 | 2500*1600*2200 | 6000 | ||||
