產品概況
　　
　　在心血管藥物開發中，斑馬魚通常用作為動物血栓模型、側枝血管發育模型、炎癥模型、心肌病模型和心臟再生等模型。
　　
　　WPI公司ZS-200斑馬魚ECG記錄和分析系統對使用這種性價比極高的動物模型提供了一個極佳的方式進行高通量和快速的化合物篩選。配套使用的LabScribe3 ECG分析軟件提供了一組分析選項，包括作為心臟功能指證的ST和QT段縮短和延長。ZS-200斑馬魚ECG檢測系統對研究許多分子化合物對心肌的副作用提供了一個緊湊型、易于使用和非侵入式的解決方案。
　　
　　● 麻醉斑馬魚：將斑馬魚放置于2苯氧乙醇溶液中（1:1000稀釋）大約3分鐘，直到斑馬魚腮部停止運動。
　　

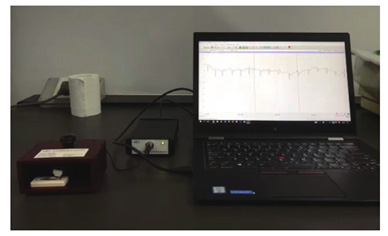

　　● 心電圖記錄：取出麻醉的斑馬魚，并將斑馬魚背部放置于基座的凹陷處。隨后將斑馬魚和基座一起放到連接記錄儀的表面電極下方?；稍陔姌O下方隨意移動，并將斑馬魚體與兩個電極尖端方向保持一致，在斑馬魚頭部與腹部交界處輕輕旋下電極并接觸腹部皮膚，打開電腦中LabScribe3軟件，記錄5-6分鐘心電圖。
　　
　　● 斑馬魚恢復：迅速將斑馬魚放回清水中進行恢復。
　　
　　● 分析心電圖：打開ECG軟件，輸入用戶名和密碼，對記錄的ECG進行分析。
　　
　　產品特征
　　
　　● 儀器小巧，不占用桌面空間
　　
　　● 操作簡便，無需使用復雜的操作流程
　　
　　● 軟件界面清晰，使用方便
　　
　　● 分辨率高，噪音低，無需更高的增益和補償
　　
　　● 多面手生物放大器，提供低通和高通濾波器的更多選項
　　
　　● 軟件具有可編程的低電壓刺激器功能
　　
　　● 可以快速進行斑馬魚更換，用于高通量的藥物篩選
　　
　　產品參數
　　
　　生物信號通道數量 1
　　
　　高通濾波器 0.5 Hz
　　
　　低通濾波器 500 Hz
　　
　　輸入范圍 ±2.5 V
　　
　　分辨率 16 位
　　
　　采樣速度 100 kHz
　　
　　連接頭 Mini XLR
　　
　　供電 USB
　　
　　附件 鋁合金
　　
　　大小 12.5 W×8.5 L×3 H（cm）
　　
　　接口 USP
　　
　　產品配置
　　
　　● IX-100F心電圖記錄儀：用于從斑馬魚記錄ECG信號，在使用短電極記錄時，該系統噪音在1微伏左右，而斑馬魚的ECG信號強度一般在30-200微伏之間，因此為分析ECG信號的不同成分提供一個非常合適的信噪比；
　　

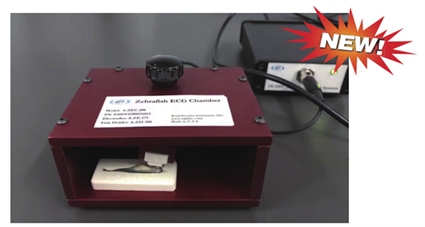

　　● ZEC-200斑馬魚ECG記錄浴槽。斑馬魚浴槽非常適合于2-5 cm長的斑馬魚的ECG記錄，整個浴槽（體積為10×5×7.5 cm）由以下幾個成分組成：
　　
　　√ 已經接地以便減少60 Hz噪音的鋁合金浴槽
　　
　　√ 帶有一個凹槽的斑馬魚基座，以便將斑馬魚的背部放在其中
　　
　　√ 用于記錄斑馬魚表面ECG的Ag/AgCl電極(1.5 mm直徑)，電極間距由貨號決定，B為3.18mm；C為3.8mm；D為4.45mm
　　
　　√ 鋁合金浴槽上部的拇指螺絲可以調節調節高度，以便輕輕放置于斑馬魚的腹部
　　
　　√ 固定Ag/AgCl電極的可替換的電極支架，用于將小的ECG信號輸送到記錄儀的屏蔽的電極連線，這樣會減少系統收到的60 Hz的噪音干擾
　　
　　● LabScribe3記錄分析軟件：軟件LS30-ECG模塊是一個強力的和用戶友好的工具軟件，用來自動分析來源于不同品系動物心電圖資料。包含特異性的分析模塊精確地描述PQRST波的開始、時期和幅度。也可以基于獨特的ECG圖譜創建定制模塊并存儲在庫里供將來使用。其它特征包括平均心跳、心跳的分類和基于異常R-R間隔、心率、噪音和活動以及很容易找到來源的數據和影像和文字來源的普通數據的異常值的剔除。
　　
　　LabScribe3心電圖軟件模塊包括全方位的24個計算列表，包括R-R間隔、PR間隔、QT間隔、QR間隔和QTc間隔；QRS、T、P和TP時相；P、Q、R、S、T幅度和ST評價。軟件模塊即插即用兼容WPI公司的數據采集和分析系統（如Lab-Trax4等）。也可提供一個分開ASCII文本輸入模塊，可以使通過其它數據采集程序記錄的ECG資料以文本形式輸入。
